Dynamic Mixer vs Static Mixer: Alin ang Tama para sa Polymer Melt Spinning?

Kapag ang isang spinning line ay nangangailangan ng in-line na melt mixing — kung para sa masterbatch na pagdaragdag ng kulay, functional additive blending, o multi-component polymer homogenization — ang desisyon ng kagamitan ay bumaba sa dalawang pangunahing magkaibang diskarte: isang dynamic mixer o isang static mixer. Parehong naka-install sa melt flow path sa pagitan ng extruder at spinneret. Parehong naglalayon na makagawa ng isang homogenous na matunaw bago ito iguguhit sa filament. Ngunit ang mekanismo, kalidad ng output, mga kondisyon sa pagpapatakbo, at mga kinakailangan sa pagpapanatili ng bawat isa ay sapat na magkaiba na ang pagpili ng maling uri para sa iyong aplikasyon ay nagdudulot ng mga problema na hindi maaaring itama sa ibaba ng agos.

Inihahambing ng artikulong ito ang mga dynamic at static na mixer nang direkta sa mga parameter na mahalaga para sa mga desisyon sa pag-ikot ng chemical fiber.

Paano Gumagana ang Bawat Uri ng Mixer

Static Mixer

Ang isang static na panghalo ay hindi naglalaman ng mga gumagalaw na bahagi. Nakakamit nito ang paghahalo sa pamamagitan ng pagpilit sa pagtunaw sa pamamagitan ng isang nakapirming serye ng mga helical o geometric na elemento sa loob ng isang tubo. Ang bawat elemento ay naghahati at muling pinagsama ang daloy ng natutunaw, unti-unting binabawasan ang mga gradient ng konsentrasyon sa bawat pass. Ang enerhiya para sa paghahalo ay ganap na nagmumula sa melt pressure na nabuo ng extruder o melt pump — ang mixer mismo ay walang ginagawang aktibo.

Tinutukoy ng bilang ng mga elemento ng paghahalo ang intensity ng paghahalo. Mas maraming elemento ang gumagawa ng mas mahusay na homogeneity ngunit nagpapataas din ng pressure drop sa mixer, na dapat mabayaran ng upstream pump o extruder. Ito ang pangunahing hadlang sa pagpapatakbo ng static na paghahalo: hindi mo mapapalaki ang pagganap ng paghahalo nang hindi tumataas ang pagbaba ng presyon, at hindi mo mababawasan ang pagbaba ng presyon nang hindi tumatanggap ng mas mababang kalidad ng paghahalo.

Dynamic na panghalo

Gumagamit ang isang dynamic na mixer ng hinihimok na rotor — umiikot sa kinokontrol na bilis sa loob ng isang pinainit at may pressure na pabahay — upang aktibong gupitin at i-homogenize ang pagkatunaw. Ang paghahalo ng enerhiya ay ibinibigay nang mekanikal ng drive motor sa halip na sa pamamagitan ng melt pressure. Nai-decouples nito ang tindi ng paghahalo mula sa pagbaba ng presyon: ang bilis ng rotor ay maaaring iakma upang baguhin ang pagganap ng paghahalo nang hiwalay sa throughput ng linya o mga kondisyon ng upstream na presyon.

Para sa detalyadong paliwanag ng mga prinsipyo ng pagpapatakbo ng dynamic na mixer at mga opsyon sa pagsasaayos, sumangguni sa aming Dynamic Melt Mixer: Prinsipyo sa Paggawa, Mga Uri at Gabay sa Pagpili .

Direktang Paghahambing: Walong Parameter na Mahalaga para sa Pag-ikot

Kung saan ang mga static na mixer ay kulang sa umiikot na application

Maaasahang gumaganap ang mga static na mixer sa mga application kung saan ang mga likidong pinaghalo ay may magkatulad na lagkit, naroroon sa medyo balanseng proporsyon, at ang linya ay tumatakbo sa pare-pareho, predictable throughput. Sa chemical fiber spinning, ang mga kundisyong ito ay madalas na hindi nananatili.

Viscosity Mismatch sa Pagitan ng Masterbatch at Base Polymer

Sa matunaw na direktang pag-ikot na may karagdagan ng masterbatch, ang masterbatch carrier melt at ang base polymer melt ay kadalasang may malaking pagkakaiba sa mga lagkit. Ang static na paghahalo ay umaasa sa paghahati ng daloy ng laminar — kapag mataas ang mga ratio ng lagkit, mas gusto ng mas mababang lagkit na bahagi sa pamamagitan ng geometry ng elemento kaysa sa pantay na pamamahagi. Ang resulta ay streaking: mga banda ng puro kulay o additive na kahalili ng mga underdosed zone, na lumilitaw sa natapos na sinulid bilang pagkakaiba-iba ng kulay sa mga posisyon o sa haba ng sinulid.

Ang aktibong rotor shear ng isang dynamic na mixer ay nagpapakalat sa masterbatch anuman ang viscosity ratio, naghihiwa-hiwalay ng mga pigment agglomerates at pinipilit ang pamamahagi na hindi makakamit ng passive splitting. Para sa isang direktang pagtingin sa kung paano nito inaalis ang streaking ng kulay sa natapos na filament, tingnan ang aming artikulo sa kung paano inaalis ng dynamic na melt mixer ang color streaking sa masterbatch-colored filament yarn .

Pagbaba ng Performance sa Pinababang Throughput

Ang mga umiikot na linya ay madalas na tumatakbo sa ibaba ng rate ng throughput — sa panahon ng pagpapalit ng produkto, sa panahon ng mga startup sequence, o kapag nagpapatakbo ng mas maliliit na denier na produkto. Sa pinababang throughput, bumababa ang melt pressure driving flow sa pamamagitan ng static mixer, na direktang binabawasan ang splitting energy na available sa bawat unit volume ng melt. Mababa ang kalidad ng paghahalo. Hindi ito marginal na epekto: sa mga linya kung saan nag-iiba ang throughput ng 30–50% sa pagitan ng mga produkto, ang static na mixer na gumaganap nang sapat sa buong throughput ay maaaring talagang hindi sapat sa mga pinababang rate.

Maaaring iakma ang bilis ng rotor ng isang dynamic na mixer upang mapanatili ang intensity ng paghahalo anuman ang throughput ng linya, na ginagawa itong angkop para sa mga linya na may variable na iskedyul ng produksyon o madalas na pagbabago ng produkto.

Oras ng Paninirahan at Panganib sa Pagkasira ng Thermal

Ang mga static na elemento ng mixer ay lumilikha ng mga zone ng mas mabagal na daloy sa mga junction ng elemento at mga pader ng pabahay. Sa high-temperature polymer melts — PET umiikot sa 280–295°C, halimbawa — extended residence at low flow velocity accumulates thermal degradation products. Lumilitaw ang mga ito bilang dilaw na pagkawalan ng kulay sa nominally white o light-colored na sinulid, o bilang mga particle ng gel na humaharang sa mga spinneret capillaries at nagdudulot ng end-breakage. Ang isang mahusay na dinisenyo na dynamic na panghalo na may aktibong daloy sa pamamagitan ng mixing zone ay may mas makitid na pamamahagi ng oras ng paninirahan, na binabawasan ang panganib ng mga hot spot at stagnant zone.

Kung Saan Nananatiling Angkop ang Mga Static Mixer

Ang mga static na mixer ay hindi mas mababa sa pangkalahatan — may mga partikular na kundisyon kung saan ang kanilang pagiging simple ay isang tunay na kalamangan.

• Mababang mga konsentrasyon ng additive na may katulad na lagkit. Kapag ang isang maliit na proporsyon ng isang well-dispersed, low-viscosity additive ay pinaghalo sa isang polymer melt na tumatakbo sa pare-parehong throughput, ang isang static na mixer ay maaaring makamit ang sapat na homogeneity nang walang kumplikado ng isang driven system.
• Mga application na lubhang sensitibo sa kontaminasyon. Ang mga static na mixer ay walang shaft seal o umiikot na interface sa melt path. Sa mga aplikasyon kung saan ang anumang panganib ng kontaminasyong nauugnay sa seal ay hindi katanggap-tanggap — ilang medikal na grade o optical-grade na polymer na produkto — ang kawalan ng mga gumagalaw na bahagi ay isang wastong argumento para sa static na paghahalo.
• Napakataas ng volume, mga linya ng solong produkto sa fixed throughput. Sa isang linya na nagpapatakbo ng isang produkto sa rate na kapasidad 24 na oras sa isang araw na may masterbatch carrier na tumugma sa lagkit sa base polymer, ang isang static na mixer na tama ang laki para sa partikular na kundisyon ay maaaring gumanap nang sapat. Lumilitaw ang limitasyon kapag nagbabago ang mga kundisyon.

Pangunahing Pamantayan sa Pagpili: Aling Uri ang Akma sa Iyong Aplikasyon

Para sa karamihan ng natutunaw na mga direktang umiikot na linya na may kulay ng masterbatch o functional additive na karagdagan — kung saan nag-iiba ang throughput, ang lagkit ng masterbatch ay naiiba sa base polymer, at ang mga pamantayan ng kalidad ng sinulid ay mahigpit — isang dynamic na mixer ang mas naaangkop na pagpipilian. Ang kinakailangan sa pagpapanatili ay totoo, ngunit ito ay mapapamahalaan at higit na nahihigitan ng kalidad ng pagkakapare-pareho na kalamangan sa hinihingi ng mga umiikot na aplikasyon.

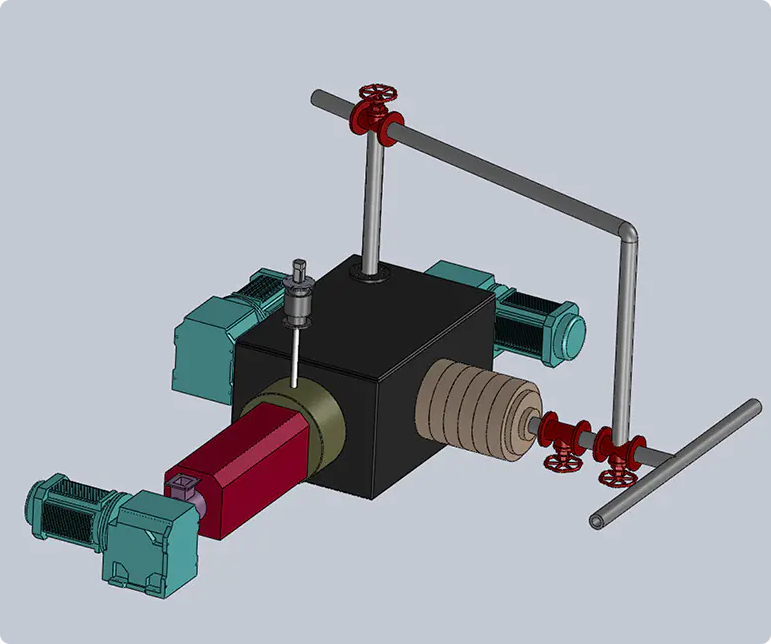

Shengbang's Dynamic Mixer para sa Spinning at Plastic Melt Applications

Ang Dynamic Mixer ng Shengbang ay isang patentadong produkto na partikular na binuo para sa chemical fiber spinning at plastic melt homogenization. Sinasaklaw nito ang malawak na hanay ng mga scale ng aplikasyon, na may mga rating ng presyon na 5, 15, 25, at 45 MPa, mga diameter ng rotor mula 25 hanggang 300 mm, at kapasidad mula 0.2 hanggang 50 L. Available ang heating sa parehong oil heating at electrical heating configurations. Ang lakas ng drive ay mula 15 hanggang 160 kW na may pinakamataas na bilis ng rotor na 50 r/min.

Higit pa sa chemical fiber spinning, ang parehong disenyo ng mixer ay nalalapat sa mga pelikula, tinta, at iba pang mga application sa pagpoproseso ng polymer na nangangailangan ng pare-parehong melt blending. Ang pagganap ay napatunayan sa pamamagitan ng in-house na spinning laboratory ng Shengbang, kung saan ang gawi ng mixer ay maaaring masuri sa ilalim ng aktwal na mga kondisyon ng produksyon gamit ang target na polymer at masterbatch system ng customer bago ang line integration.

Para sa buong detalye ng produkto at mga opsyon sa pagsasaayos, bisitahin ang Dynamic na panghalo product page . Upang talakayin ang iyong partikular na aplikasyon — uri ng polymer, saklaw ng throughput, ratio ng pagdaragdag ng masterbatch, at mga kinakailangan sa kalidad ng paghahalo — direktang makipag-ugnayan sa Jiaxing Shengbang Mechanical Equipment Co., Ltd..
