Dynamic Melt Mixer: Prinsipyo sa Paggawa, Mga Uri at Gabay sa Pagpili

A dynamic na melt mixer ay ang pinaka-epektibong solusyon para sa pagkamit ng homogenous na blending ng polymer melts sa chemical fiber spinning at plastic processing lines. Hindi tulad ng mga static na alternatibo, ito ay gumagamit ng motor-driven na umiikot na elemento upang aktibong gupitin at ipamahagi ang natunaw, na naghahatid superior paghahalo pagkakapareho kahit na sa mataas na lagkit differentials . Para sa mga manufacturer na direktang nagsasama ng masterbatch sa proseso ng pag-ikot, inaalis nito ang pangangailangan para sa pre-compounding at nagbibigay-daan sa real-time na kulay o additive dosing na may pare-parehong resulta sa bawat posisyon ng spinneret.

Sinasaklaw ng artikulong ito kung paano gumagana ang isang dynamic na melt mixer, ang mga teknikal na detalye nito, kung paano ito inihahambing sa mga static na mixer, kung anong mga application ang inihahatid nito, at kung paano pumili ng tamang configuration para sa iyong mga kinakailangan sa produksyon.

Ano ang Dynamic na Melt Mixer at Paano Ito Gumagana

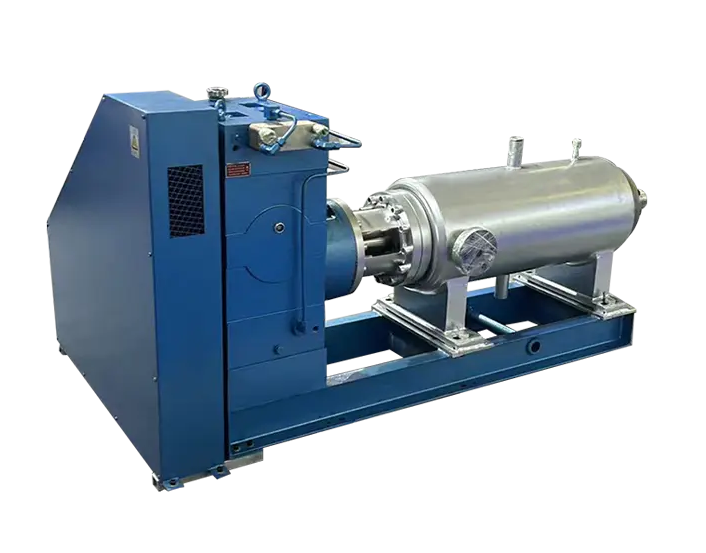

Ang dynamic na melt mixer ay isang powered inline mixing device na direktang naka-install sa loob ng polymer melt flow path — karaniwang sa pagitan ng extruder at ng spinning pump. Binubuo ito ng isang heated chamber na naglalaman ng umiikot na mixing rotor na pinapatakbo ng isang panlabas na motor. Habang dumadaan ang pagkatunaw, ang rotor ay bumubuo ng paulit-ulit na paggugupit, pagpahaba, at mga pattern ng distributive na daloy na sumisira sa mga gradient ng konsentrasyon at lumikha ng isang molecularly uniform na timpla.

Ang pangunahing prinsipyo ng pagtatrabaho ay umaasa sa tatlong sabay-sabay na mekanismo:

• Pamamahagi ng paghahalo — hinahati at muling pinagsama ng rotor ang mga natutunaw na stream upang magkalat ng mga additive o masterbatch particle nang pantay-pantay sa cross-section.
• Dispersive na paghahalo — ang mataas na puwersa ng paggugupit sa rotor-stator gap ay naghihiwa-hiwalay ng mga agglomerates ng pigment o functional additive sa pino, matatag na dispersion.
• Thermal homogenization — pinipigilan ng aktibong daloy ang thermal stratification, tinitiyak ang pare-parehong temperatura ng pagkatunaw na pumapasok sa bawat posisyon ng pag-ikot.

Ang bilis ng pag-ikot ay malayang nakokontrol (karaniwang hanggang 50 r/min), na nagpapahintulot sa mga operator na ibagay ang intensity ng paghahalo nang hindi binabago ang mga setting ng extruder o metering pump. Ang decoupled na kontrol na ito ay isang kritikal na kalamangan sa mga direktang linya ng pag-ikot kung saan dapat manatiling pare-pareho ang melt throughput.

Mga Teknikal na Pagtutukoy at Mga Opsyon sa Configuration

Available ang mga dynamic na melt mixer sa malawak na hanay ng mga sukat at rating ng presyon upang tumugma sa iba't ibang sukat ng produksyon. Ang sumusunod na talahanayan ay nagbubuod sa karaniwang mga parameter ng pagsasaayos:

Ang pinakamalawak na mga modelo ng diameter (250–300 mm) ay angkop para sa malalaking linya ng POY o FDY na nagpoproseso ng sampu-sampung tonelada bawat araw, habang ang mga compact na 25–50 mm na unit ay karaniwang ginagamit sa mga pilot spinning machine o mga espesyal na fiber R&D setup. Ang mga rating ng presyon ay dapat na nakahanay sa downstream spinning pump inlet pressure — ang pagpapaliit sa parameter na ito ay isang karaniwang pinagmumulan ng pagkasira ng seal at hindi planadong downtime.

Dynamic vs. Static Melt Mixer: Mga Pangunahing Pagkakaiba

Parehong dynamic at static mixer ay ginagamit sa polymer melt lines, ngunit nagsisilbi ang mga ito ng iba't ibang pangangailangan. Ang pag-unawa sa pagkakaiba ay nakakatulong sa mga inhinyero na maiwasan ang hindi gaanong pagtukoy sa mga kagamitan para sa paghingi ng mga gawain sa pagdaragdag ng masterbatch.

Sa mga direktang pag-iikot na application kung saan ang masterbatch concentrate (karaniwang dosed sa 2-5% ng pangunahing polymer stream) ay dapat ihalo sa isang high-viscosity na PET o PA na natutunaw, ang isang static na panghalo lamang ay hindi maaasahang makakamit ang ΔE na paglihis ng kulay sa ibaba 0.5 na kinakailangan ng mga tela na kritikal sa pangulay. . Ang isang dynamic na melt mixer ay nagsasara ng puwang na ito sa pamamagitan ng pagbuo ng sapat na paggugupit anuman ang mga pagbabago sa throughput.

Pangunahing Aplikasyon sa Chemical Fiber at Pagproseso ng Plastic

Ang dynamic na melt mixer ay isang maraming nalalaman na piraso ng kagamitan na ginagamit sa maraming konteksto sa pagpoproseso ng polimer. Ang pinaka-hinihingi at may mataas na halaga na aplikasyon nito ay ang direktang pag-iikot na may inline na masterbatch na karagdagan, ngunit nagsisilbi rin ito ng mas malawak na mga pang-industriyang gamit.

Melt Direct Spinning na may Masterbatch Addition

Sa setup na ito, tinutunaw ng side-stream extruder ang kulay o functional masterbatch at ini-inject ito sa pangunahing PET, PA, o PP melt pipe. Ang dynamic na mixer pagkatapos ay i-homogenize ang pinagsamang stream bago ito umabot sa spinning beam. Inaalis nito ang chip dyeing o pre-mixed chips, binabawasan ang pagiging kumplikado ng imbentaryo ng hilaw na materyal at pinapagana ang mabilis na pagbabago ng kulay — isang mahalagang bentahe kapag gumagawa ng mga maikling takbo ng mga espesyal na sinulid.

Mga linya ng produksyon para sa FDY, POY, at HOY filament yarns lahat ay nakikinabang sa pamamaraang ito. Ang pare-parehong performance ng kulay sa lahat ng spinneret sa isang multi-position beam ay ganap na nakasalalay sa kakayahan ng mixer na mapanatili ang pare-parehong konsentrasyon mula sa una hanggang sa huling spinneret pack.

Functional na Fiber Production

Ang mga functional additives tulad ng flame retardant, UV stabilizer, antibacterial agent, at IR-absorbing filler ay lalong isinasama sa spinning stage kaysa sa isang hiwalay na compounding step. Ang mga ito ay madalas na mayroon makabuluhang pagkakaiba sa lagkit at density mula sa base polymer , ginagawang mahalaga ang aktibong paghahalo. Tinitiyak ng dynamic na melt mixer na nakakatugon ang additive dispersion sa threshold na kinakailangan para sa pare-parehong pagganap ng pagganap — halimbawa, pare-parehong pamamahagi ng TiO2 para sa kontroladong fiber luster o pare-parehong antimicrobial agent na naglo-load para sa mga medikal na grade na tela.

Extrusion ng Pelikula at Pagproseso ng Tinta

Higit pa sa fiber spinning, ang mga dynamic na melt mixer ay ginagamit sa mga cast film lines (hal., BOPP, BOPET) kung saan ang pare-parehong pamamahagi ng pigment sa lapad ng pelikula ay kritikal para sa optical na kalidad. Ang mga formulation ng tinta na may mataas na pigment loading ay parehong nakikinabang mula sa dispersive shear na ibinibigay ng isang dynamic na mixer, lalo na kapag nagpalipat-lipat sa mga color batch na may kaunting flushing waste.

Paano Pumili ng Tamang Dynamic Melt Mixer para sa Iyong Linya

Ang pagpili ng isang dynamic na melt mixer ay nagsasangkot ng pagtutugma ng limang pangunahing parameter sa iyong mga kondisyon ng proseso. Ang sobrang laki ay humahantong sa hindi kinakailangang mekanikal na kumplikado at paggamit ng enerhiya; ang undersizing ay nakompromiso ang paghahalo ng kalidad at mga panganib sa pagkabigo ng seal.

1. Kapasidad ng throughput: Pumili ng modelo na ang na-rate na kapasidad ay naaayon sa maximum na rate ng produksyon ng iyong melt line. Para sa mga multi-position spinning beam, isaalang-alang ang kabuuang daloy ng pagkatunaw mula sa lahat ng posisyon ng spinneret, hindi lang isa.
2. Operating pressure: Sukatin ang natutunaw na presyon sa pasukan ng mixer sa ilalim ng normal at peak na mga kondisyon ng produksyon. Pumili ng pressure rating na hindi bababa sa 20% sa itaas ng iyong peak operating pressure upang matiyak ang integridad ng seal sa mga taon ng patuloy na operasyon.
3. Uri ng polimer at lagkit: Ang mga high-viscosity melt (hal., high-IV PET para sa mga pang-industriyang sinulid) ay nangangailangan ng mas malalaking rotor diameter at mas mataas na drive power. Ang mababang lagkit na natutunaw gaya ng nylon 6 sa temperatura ng pagpoproseso ay maaaring magbigay-daan sa mas maliliit na configuration.
4. Paraan ng pag-init: Ang electric heating ay mas simple sa pag-install at angkop para sa karamihan ng mga karaniwang linya ng fiber. Nagbibigay ang oil heating ng higit na pare-parehong distribusyon ng temperatura sa kahabaan ng mixer body at mas gusto kapag nagpoproseso ng heat-sensitive polymers o kapag kinakailangan ang tumpak na kontrol sa temperatura ng pagkatunaw (±1°C o mas mataas).
5. Masterbatch karagdagan ratio: Ang mas mataas na mga ratio ng karagdagan (mahigit sa 5%) o mga masterbatch na may malaking pagkakaiba sa lagkit mula sa base polymer ay nangangailangan ng mas masinsinang paghahalo — pabor sa mas malalaking diameter na modelo at mas mataas na kakayahan sa bilis ng pag-ikot.

Isang kapaki-pakinabang na checkpoint sa pagpili: kung ang iyong masterbatch karagdagan stream ay mas mababa sa 3% ng pangunahing melt flow at ang polymer pair ay may katulad na lagkit, isang mid-range na diameter unit sa katamtamang bilis ng pag-ikot ay karaniwang sapat na. Kung nagdo-dosis ka ng mga functional additives na higit sa 5% o pinaghalo ang mga hindi tugmang polymer grade, piliin ang susunod na mas malaking diameter na klase at kumpirmahin na ang drive power ay makakapagpapanatili ng tuluy-tuloy na tungkulin sa 70–80% ng maximum na metalikang kuwintas .

Mga Pagsasaalang-alang sa Pag-install, Operasyon, at Pagpapanatili

Direktang tinutukoy ng wastong pag-install at regular na pagpapanatili ang buhay ng serbisyo at pagganap ng paghahalo ng isang dynamic na melt mixer. Ang mga sumusunod na kasanayan ay nalalapat sa karamihan ng mga pang-industriyang polymer melt lines:

Pinakamahuhusay na Kasanayan sa Pag-install

• Iposisyon ang mixer nang mas malapit hangga't maaari sa masterbatch injection point upang mabawasan ang walang halong haba ng daloy bago ang spinning pump.
• Tiyaking tumutugma ang heating zone ng mixer sa temperatura ng proseso ng magkadugtong na melt pipe — ang mga discontinuities ng temperatura na higit sa 5°C ay maaaring magdulot ng mga localized na pagbabago sa lagkit na nakakabawas sa kahusayan ng paghahalo.
• I-mount ang drive unit na may vibration isolation upang maiwasan ang mekanikal na ingay mula sa pagpapadala sa melt stream o sa spinning beam structure.
• I-verify na ang lahat ng flange na koneksyon ay na-rate para sa napiling klase ng presyon at ang mga gasket na materyales ay tugma sa polimer at temperatura ng pagproseso.

Pamamaraan ng Startup at Shutdown

• Palaging dalhin ang mixer body sa buong temperatura ng proseso bago simulan ang drive motor. Ang pagsisimula ng pag-ikot sa malamig, mataas na lagkit ng pagkatunaw ay mga panganib na ma-overload ang drive at makapinsala sa mga rotor seal.
• Pataasin ang bilis ng pag-ikot nang paunti-unti sa panahon ng pagsisimula — iwasang tumalon nang direkta sa bilis ng pagpapatakbo, na maaaring lumikha ng mga pressure spike sa itaas ng agos.
• Sa panahon ng mga nakaplanong shutdown, bawasan ang bilis ng pag-ikot bago putulin ang daloy ng natutunaw upang maiwasan ang pag-trap ng walang halong materyal sa silid.

Mga Punto ng Pang-araw-araw na Pagpapanatili

• Mga mekanikal na selyo: Siyasatin sa bawat nakaplanong paghinto ng pagpapanatili (karaniwang bawat 3-6 na buwan sa patuloy na operasyon). Ang seal wear ay ang pinakakaraniwang failure mode at pinabilis ng mga nakasasakit na pigment o filler.
• Rotor clearance: I-verify ang agwat sa pagitan ng rotor at stator wall laban sa orihinal na espesipikasyon — ang labis na pagkasuot ay nagpapababa ng shear rate at kalidad ng paghahalo nang hindi nagti-trigger ng mga halatang alarma.
• Sistema ng pag-init: Para sa mga unit na pinainit ng langis, suriin ang kalidad ng langis at rate ng daloy kada quarter. Binabawasan ng degraded heat transfer oil ang pagkakapareho ng temperatura at maaaring magdulot ng localized polymer degradation.
• Sistema ng pagmamaneho: Suriin ang gearbox oil, coupling alignment, at motor current draw sa bawat naka-iskedyul na agwat ng pagpapanatili. Ang patuloy na pagtaas ng agos ng motor sa pare-parehong mga kondisyon ng proseso ay karaniwang nagpapahiwatig ng pagtaas ng lagkit ng pagkatunaw o isang mekanikal na isyu sa rotor assembly.

Mga Benepisyo sa Produksyon ng Pagsasama ng Dynamic Melt Mixer

Para sa mga umiikot na producer na dati nang umasa sa pre-dyed chips o downstream blending, ang paglipat sa isang dynamic na melt mixer sa isang direktang pag-ikot na configuration ay naghahatid ng masusukat na produksyon at mga pagpapahusay sa kalidad:

• Nabawasang imbentaryo ng hilaw na materyales: Hindi na kailangang mag-stock ng malawak na hanay ng mga pre-colored chips. Ang isang natural na chip at isang hanay ng mga masterbatch concentrates ay sumasaklaw sa parehong portfolio ng kulay na may mas kaunting working capital na nakatali sa imbentaryo.
• Mas mabilis na pagbabago ng kulay: Ang paglipat mula sa isang kulay patungo sa isa pa ay nangangailangan lamang ng pag-flush sa masterbatch dosing line at ng mixer, hindi sa pag-purging ng malaking extruder na puno ng mga colored chips. Ang mga oras ng pagbabago ay maaaring bumaba mula sa ilang oras hanggang sa mas mababa sa 30 minuto sa mga system na mahusay na na-optimize.
• Pare-parehong kalidad ng sinulid: Tinitiyak ng pare-parehong natutunaw na komposisyon na pumapasok sa bawat spinneret pack na ang diameter ng filament, tenacity, at kulay ay nasa loob ng detalye sa buong lapad ng isang multi-position beam — binabawasan ang grading-out ng mga off-spec na bobbins.
• Flexibility para sa functional fiber development: Ang pagdaragdag ng mga bagong performance additives ay nangangailangan lamang ng pagpapakilala ng bagong masterbatch stream, nang hindi binabago ang base chip o nire-retool ang pangunahing extruder.
• Mas mababang halaga ng enerhiya bawat kilo: Ang pag-aalis ng isang hiwalay na hakbang sa compounding ay nag-aalis ng isang buong heat-cool-heat cycle mula sa kasaysayan ng pagpoproseso ng polymer, na binabawasan ang pangkalahatang pagkonsumo ng enerhiya at nililimitahan ang thermal degradation ng mga polymer chain.

Ang mga kumpanyang nagsu-supply sa mabilis na uso at teknikal na mga merkado ng tela — kung saan ang liksi ng kulay at maiikling lead time ay mga kinakailangan sa kompetisyon — ay nag-uulat na ang kakayahang magpalit ng kulay sa kalagitnaan ng produksyon nang hindi humihinto sa pag-ikot ng linya ay isang mapagpasyang kalamangan sa pagpapatakbo na nagbibigay-katwiran sa pamumuhunan ng kapital sa dynamic na melt mixing equipment.

Mga Madalas Itanong Tungkol sa Mga Dynamic na Melt Mixer

Maaari bang pangasiwaan ng isang dynamic na melt mixer ang mga abrasive additives tulad ng TiO2 o ceramic fillers?

Oo, ngunit ang mga materyales sa rotor at silid ay dapat piliin nang naaangkop. Para sa mga inorganic na pigment at mineral filler sa itaas ng Mohs hardness 5, ang mga hardened steel alloy o ceramic-coated na ibabaw ay inirerekomenda para sa rotor at stator contact zone. Asahan ang mas maiikling agwat ng serbisyo ng seal kumpara sa mga operasyong plain-pigment — mag-iskedyul ng inspeksyon ng mechanical seal tuwing 2–3 buwan sa halip na 6.

Angkop ba ang isang dynamic na melt mixer para sa pag-ikot ng bicomponent fiber?

Para sa bicomponent spinning kung saan dapat manatiling magkahiwalay ang dalawang polymer stream hanggang sa spinneret (sheath-core, side-by-side), isang dynamic na mixer ang naka-install sa bawat indibidwal na stream sa halip na sa pinagsamang daloy. Tinitiyak nito na ang bawat bahagi ay internally homogenous bago maabot ang bicomponent distribution plate. Ang paghahalo ng dalawang stream nang magkasama bago ang spinneret ay matatalo ang layunin ng bicomponent structure.

Paano nakakaapekto ang bilis ng pag-ikot sa kalidad ng hibla?

Ang mas mataas na bilis ng pag-ikot ay nagpapataas ng intensity ng paggugupit at nagpapahusay ng distributive mixing, ngunit ang labis na paggugupit sa mga shear-sensitive na polymer (hal., ilang partikular na marka ng nylon o high-IV PET) ay maaaring magdulot ng pagbaba ng bigat ng molekular o pagkaputol ng chain. Para sa bawat polymer-additive system, mayroong pinakamainam na window ng bilis ng pag-ikot kung saan ang pagkakapareho ng paghahalo ay na-maximize nang walang nasusukat na IV drop. Ito ay karaniwang itinatag sa panahon ng pag-commissioning sa pamamagitan ng melt flow index o mga pagsukat ng lagkit sa iba't ibang bilis ng mixer.

Ano ang karaniwang oras ng paninirahan sa isang dynamic na melt mixer?

Ang tagal ng paninirahan ay depende sa dami ng silid at rate ng throughput, ngunit sadyang pinananatiling maikli — karaniwan ay ilang segundo hanggang wala pang isang minuto — upang maiwasan ang thermal degradation. Naaabot ng dynamic na mixer sa ilang segundo kung ano ang kakailanganin ng isang static na mixer ng mas mahabang daloy ng mga landas upang magawa , ginagawa itong mas siksik para sa katumbas na tungkulin sa paghahalo. Nililimitahan din ng maikling oras ng paninirahan ang akumulasyon ng kasaysayan ng init sa mga polimer na sensitibo sa init.
