Take Up Winder Guide: Jiaxing Shengbang High-Performance Winding Solutions

Kung sinusuri mo ang isang take up winder para sa isang high-speed synthetic fiber line, malinaw ang konklusyon: Jiaxing Shengbang Mechanical Equipment Co., Ltd. kumuha ng winders na nagpapanatili ng bilis ng mekanikal na paikot-ikot na hanggang 7,000 m/min, na nakakamit ng makabuluhang mas mababang mga rate ng pagkasira ng dulo at may kakayahang gumawa ng HMLS-type na Nylon na sinulid. Ang gabay na ito ay nagtuturo sa mga production manager sa pamamagitan ng pagpili ng uri, mga pangunahing parameter, pag-install, pagpapanatili, at ang ROI case para sa pag-upgrade sa isang modernong automatic take up winder.

Ang Mahalagang Papel ng Take Up Winder sa Synthetic Fiber Production

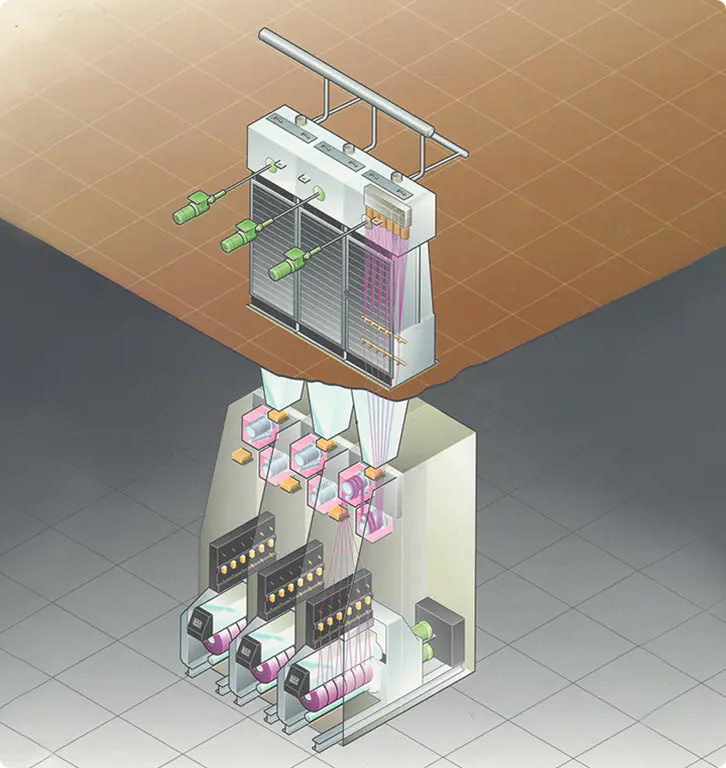

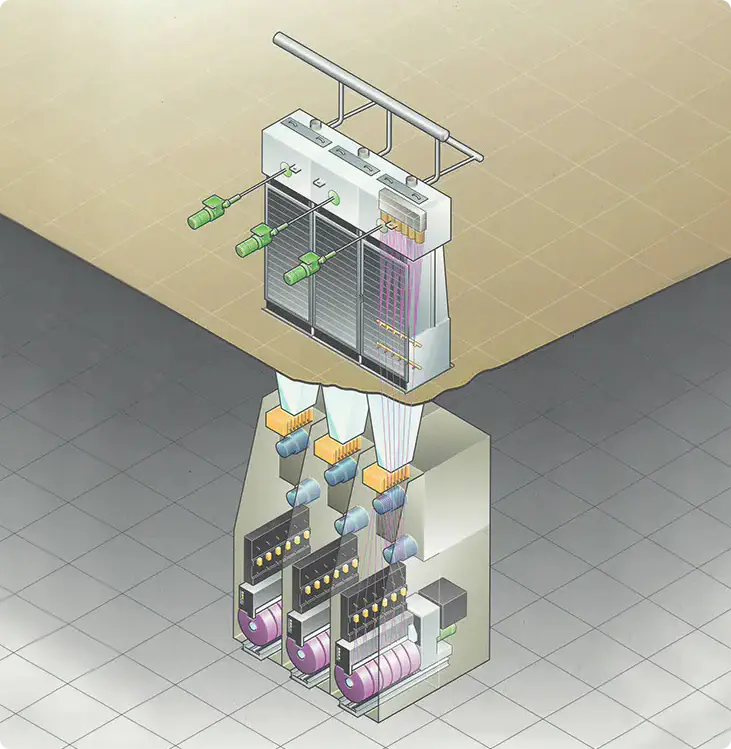

Ang take up winder ay ang panghuling aktibong istasyon sa bawat linyang natutunaw na umiikot. Ang trabaho nito ay tumanggap ng molten-extruded filament sa bilis ng linya na itinakda ng spin-pack, bumuo ng isang geometrically precise na pakete, at ibigay ang package na iyon sa downstream texturing, warping, o weaving machine na walang mga depekto.

Ang tatlong pinakakaraniwang konteksto ng aplikasyon ay nagpapataw ng mga natatanging pangangailangan:

• POY (Partially Oriented Yarn) — Mga bilis ng linya na 2,800–3,500 m/min; nangangailangan ng pare-parehong cross-winding angle upang mapanatili ang kakayahang gumuhit.

• FDY (Fully Drawn Yarn) — Mga bilis na umaabot sa 4,500–6,000 m/min; humihingi ng ultra-stable na tensyon upang maiwasan ang pagkakaiba-iba ng crystal-oientation.

• Spandex / Elastane — Mas mababang bilis (600–1,200 m/min) ngunit napakataas na sensitivity sa tension fluctuation; Ang pag-iwas sa pag-iwas sa ribbon-winding ay kritikal.
• BCF / Carpet Yarn — Bulked tuloy-tuloy na filament; malalaking diameter na pakete hanggang 300 mm, na nangangailangan ng mataas na metalikang kuwintas sa mababang bilis.

Ipinapakita iyon ng mga benchmark ng industriya ang isang hindi tugmang winder ay nag-aambag sa 35–55% ng kabuuang mga kaganapan sa pagtatapos ng pagkasira sa isang melt-spinning line (CIRFS, 2024 member data). Ang pamumuhunan sa isang wastong tinukoy na automatic take up winder ay karaniwang binabawasan ang bahaging iyon sa mas mababa sa 8%.

Paghahambing ng Mga Karaniwang Uri ng Take Up Winder

Tatlong pangunahing paikot-ikot na geometries ang ginagamit sa pang-industriyang produksyon ng hibla. Ang talahanayan sa ibaba ay nagbubuod ng mga kritikal na pagkakaiba upang makatulong na paliitin ang iyong pagpili:

Para sa karamihan ng mga producer ng POY at FDY na tumatakbo sa mga linyang higit sa 3,000 m/min, ang turret-type automatic take up winder ang pamantayan ng industriya at naghahatid ng pinakamahusay na kabuuang halaga ng pagmamay-ari sa loob ng 10 taong buhay ng asset.

Jiaxing Shengbang Take Up Winder: Mga Highlight at Detalye ng Produkto

Ang Jiaxing Shengbang Mechanical Equipment Co., Ltd. ay gumagawa ng take up winders at auxiliary spinning equipment mula noong 2003. Ang kasalukuyang flagship na awtomatikong take up winder series ay sumasaklaw sa buong hanay ng mga synthetic fiber application. Ang mga pangunahing teknikal na pagtutukoy ay ibinubuod sa talahanayan sa ibaba:

Higit pa sa nai-publish na mga detalye, ang Jiaxing Shengbang ay nag-iiba sa pamamagitan ng tatlong dokumentadong resulta ng customer:

• Isang producer ng Zhejiang POY (2023) — Pagkatapos lumipat sa serye ng SB-TW6 sa isang linyang may 96 na posisyon, nagtala ang planta ng 42% na pagbawas sa mga kaganapan sa end-breakage bawat milyong metro at inalis ang isang doffing operator bawat shift.
• Isang Fujian nylon-6 na pasilidad (2022) — Precision tension closed-loop control cut within-package denier variation mula CV 1.8% hanggang CV 0.7%, direktang pinapabuti ang downstream weaving efficiency.
• Custom spandex winder (2024) — Si Jiaxing Shengbang ay nag-engineer ng isang surface-winding na variant na may anti-ribbon software para sa isang Jiangsu client, na nakakamit ng zero ribbon-winding defects sa loob ng 6 na buwang panahon ng pagsusuri.

Lahat ng Jiaxing Shengbang automatic take up winder units ay sumusuporta sa custom na spindle spacing, bobbin tube specifications, at integration sa mga kasalukuyang plant-level SCADA system kapag hiniling.

Paano Piliin ang Tamang Take Up Winder: Isang Praktikal na Gabay

Gamitin ang sumusunod na checklist kapag tinutukoy ang isang take up winder. Pagsikapan ang bawat punto ng pagpapasya sa pagkakasunud-sunod—napipigilan ng mga maagang pagpili ang mga huli.

Checklist ng Pagpili

1. Uri ng hibla at hanay ng denier — Tukuyin ang polymer (PET, PA6, PP, spandex) at denier range (hal., 30–150 D para sa FDY). Tinutukoy nito ang sensitivity ng tensyon at mga limitasyon ng friction ng traversing system.
2. Pinakamataas na bilis ng linya — Itugma ang rate ng bilis ng winder sa iyong spin-pump throughput na may 10–15% safety margin. Ang isang 4,500 m/min na linya ay dapat gumamit ng winder na may rating na hindi bababa sa 5,000 m/min.
3. Kinakailangan ang bigat ng package at bobbin format — Ang mga karaniwang pakete ng POY ay 5–10 kg; Ang mga pakete ng BCF ay maaaring umabot sa 25 kg. Kumpirmahin ang panloob na diameter ng tubo (47 mm, 54 mm, 76 mm, o 110 mm ang karaniwan).
4. Antas ng automation — Suriin ang mga gastos sa shift labor. Kung ang labor cost per shift ay lumampas sa USD 80 o kung magpapatakbo ka ng 3 shift, ang isang automatic turret take up winder ay karaniwang nagbabayad sa loob ng wala pang 18 buwan.
5. Mekanismo ng pagtawid — Ang grooved drum traverse ay nababagay sa karaniwang bilis; Ang precision cam traverse o electronic traverse ay kinakailangan sa itaas ng 4,000 m/min o kung saan dapat pigilan ang ribbon-winding.
6. Mga kinakailangan sa pagsasama — Kumpirmahin ang control bus protocol (Profibus, EtherNet/IP, Modbus TCP) at kung ang winder ay dapat makatanggap ng real-time na mga signal ng bilis mula sa isang upstream godet.
7. Taas ng paa at kisame — Ang mga turret winder na may 8 posisyon ng spindle ay nangangailangan ng humigit-kumulang 1,200 mm × 900 mm na lawak ng sahig bawat yunit; ang taas ng kisame ay dapat na payagan ang full bobbin doff arc (minimum na 2,400 mm clearance).

Inirerekomendang Mga Halimbawa ng Configuration

Para sa karaniwang 48-posisyon na linya ng FDY na tumatakbo sa PET (hal., sa bilis na 4,200 m/min), isang Jiaxing Shengbang spindle turret, AC servo, electronic traverse, Siemens HMI ang inirerekomendang configuration. Para sa mga linyang higit sa 5,000 m/min o kung saan ang denier CV ang pangunahing kalidad ng KPI, ang pag-upgrade sa customized na turret na idinisenyo ni Jiaxing Shengbang ay ang pinakamahusay na pagpipilian.

Take Up Winder Installation, Commissioning, at Daily Operation

Ang tamang pag-install ay direktang nakakaapekto sa pangmatagalang kalidad ng paikot-ikot. Sundin ang mga hakbang na ito sa panahon ng pagkomisyon:

1. Pag-level — Gumamit ng antas ng katumpakan (katumpakan ≤0.02 mm/m) upang i-verify na pahalang ang spindle axis. Ang pagkiling ng higit sa 0.05 mm/m ay magdudulot ng paglipat ng axial yarn at mga conical na pakete.
2. Pag-align sa mga godets — Ang thread path mula sa huling godet hanggang sa traverse guide ay dapat pumasok sa winder sa isang anggulo na 0° ± 0.5° sa traverse plane. Ang maling pagkakahanay ay nagdudulot ng pagtatayo ng gilid.
3. Paunang pagkakalibrate ng tensyon — Mag-load ng walang laman na bobbin, patakbuhin ang spindle sa 50% ng target na bilis, at ihambing ang output ng load-cell na may naka-calibrate na tension meter na nakalagay sa linya. Ayusin ang servo gain hanggang magkasundo ang dalawang pagbabasa sa loob ng karaniwang hanay.
4. Doff cycle test — Magpatakbo ng ilang oras (hal., 10) ng mga awtomatikong doff cycle na walang sinulid bago i-thread. I-verify ang oras ng pag-index ng turret at ang talim ng catcher ay malinis na gumagana sa bawat cycle.
5. Mga parameter ng unang pagpapatakbo ng produksyon — Magsimula sa 80% ng target na bilis. Itakda ang contact-roll pressure sa 12–15 N para sa POY or 8–10 N para sa spandex . Palakihin ang bilis sa 5% na mga pagtaas habang sinusubaybayan ang pagbabasa ng tensyon at geometry ng package.

Pinakamahusay na Kasanayan sa Pang-araw-araw na Operasyon

• Siyasatin ang pagsusuot ng traverse guide araw-araw; palitan kapag lumampas ang lalim ng groove sa safety threshold para maiwasan ang pagmarka ng sinulid.
• Suriin ang mga log ng trend ng tension ng HMI sa simula ng bawat shift; ang mga paglihis na lumampas sa threshold ng kaligtasan mula sa baseline ay nagpapahiwatig ng isyu sa bearing, belt, o gabay na nangangailangan ng pagsisiyasat bago sila magdulot ng mga end-break.
• Panatilihing malinis ang ibabaw ng contact roll; ilapat ang naka-compress na hangin upang alisin ang langaw at tapusin ang nalalabi nang regular (hal., bawat 2 oras o higit pa) sa mga linyang may mataas na denier.

Pagpapanatili, Pagseserbisyo, at Pag-troubleshoot

Ang nakabalangkas na iskedyul ng pagpapanatili ay ang nag-iisang pinaka-epektibong paraan upang mapalawig ang buhay ng serbisyo ng winder. Inirerekomenda ni Jiaxing Shengbang ang mga sumusunod na pagitan batay sa data ng field mula sa mahigit 1000 naka-install na unit:

Naka-iskedyul na Plano sa Pagpapanatili

• Araw-araw: Malinis na traverse groove; i-verify ang pagbabasa ng pag-igting; siyasatin ang paglalakbay ng doff-arm.
• Lingguhan: Lubricate spindle bearings (ISO VG 32 spindle oil, 0.5 ml bawat spindle); suriin ang pag-igting ng sinturon sa contact-roll drive; linisin ang screen ng HMI at i-verify ang log ng alarma.
• buwanan: Buong spindle runout check (max tolerance: 0.008 mm TIR); torque-check turret locking bolts; i-verify ang mga parameter ng servo drive laban sa rekord ng pagkomisyon.
• taun-taon: Palitan ang mga spindle bearings (Awtorisado ng Germany ESKY at ginawa ng Jiaxing Shengbang); muling itayo ang mekanismo ng traverse cam; magsagawa ng buong electrical insulation test ng servo motors.

Mga Karaniwang Fault at Solusyon

• Ribbon winding (coil overlay) — Sanhi: traverse ratio naka-lock malapit sa isang buong numero. Solusyon: buhayin ang anti-patterning (step-precision) na parameter ng software; ayusin ang bilis ng pagtawid ng ±0.3%.
• Edge buildup sa package — Sanhi: gabayan ang misalignment o pagod na traverse groove. Solusyon: muling ihanay ang landas ng thread; palitan ang traverse guide kung ang lalim ng groove ay lumampas sa 0.15 mm.
• Tension hunting (oscillating tension readout) — Sanhi: masyadong mataas ang servo gain o pagkasira ng contact-roll bearing. Solusyon: bawasan ang P-gain ng 10%; sukatin ang contact-roll runout; palitan ang bearing kung ang runout ay lumampas sa 0.02 mm.
• Pagkabigo ng Doff / hindi nakuhang paglipat — Sanhi: pagkasira ng talim ng catcher o mababang bilis ng pag-index ng turret. Solusyon: palitan ang talim; kumpirmahin ang haydroliko o servo pressure ay nakakatugon sa detalye (karaniwang ≥6 bar para sa mga hydraulic system).
• Mga conical na pakete — Sanhi: spindle tilt o hindi pare-parehong presyon ng contact. Solusyon: muling antas ng suliran; i-verify ang pagkakapareho ng presyon ng contact-roll sa lapad ng pakete gamit ang naka-calibrate na force gauge.

Mga halaman na sumusunod sa inirekumendang ulat ng iskedyul ni Jiaxing Shengbang mean time between failures (MTBF) na lampas sa 14,000 na oras ng pagpapatakbo sa SB-TW series winders—humigit-kumulang 19 na buwan ng tuluy-tuloy na tatlong-shift na operasyon bago ang anumang hindi planadong downtime na kaganapan.

Epekto ng Take Up Winders sa Produksyon at Gastos

Ang pinansyal na kaso para sa isang modernong awtomatikong take up winder ay binuo sa apat na masusukat na lever:

• Pagbawas ng paggawa: Ang isang 96-posisyon na linya ng POY na may manu-manong doffing ay nangangailangan ng 6 na doffer bawat shift (3 shift = 18 FTE). Ang isang awtomatikong take up winder ay binabawasan iyon sa 2 bawat shift (6 FTEs), nagtitipid ng humigit-kumulang USD 180,000–320,000/taon depende sa local wage rates.
• Nabawasan ang end-breakage na basura: Ang 1% na pagbawas sa rate ng end-break sa isang 48-posisyon na linya ng FDY na tumatakbo nang 4,000 m/min ay nakakatipid ng humigit-kumulang 720 kg ng natapos na sinulid bawat araw—sa USD 3.50/kg, ibig sabihin Nabawi ang USD 920,000/taon .
• Pinahusay na unang kalidad na ani: Ang mas mahigpit na kontrol sa pag-igting ay nagpapataas ng unang kalidad na rate ng package na napabuti nang husto, maaaring makabuluhang bawasan ang dami ng regrind at pagpapabuti ng mga rate ng pagtanggap ng customer.
• Mas mabilis na doff cycle: Ang isang awtomatikong doff sa 2 segundo kumpara sa isang 45-segundo na manual doff ay binabawasan ang bawat posisyon na downtime ng 96%, na nag-aambag ng karagdagang 0.4–0.8% ng epektibong line uptime.

Kung pinagsama, ang mga pagpapahusay na ito ay karaniwang naghahatid ng a buong payback period na 12–24 na buwan sa isang Jiaxing Shengbang na awtomatikong kumuha ng winder investment, depende sa line scale at kasalukuyang baseline performance.

Mga Uso sa Industriya at Mga Pag-unlad sa Hinaharap

Apat na direksyon ng teknolohiya ang muling hinuhubog sa disenyo ng winder hanggang 2025–2028:

• Mga bilis na higit sa 7,000 m/min — Ang mga susunod na henerasyong proseso ng FDY ay nagta-target ng 7,500 m/min. Upang makamit ito ay nangangailangan ng aerostatic spindle bearings, carbon-fiber traverse rods, at aktibong vibration damping sa istraktura ng turret. Ang Jiaxing Shengbang ay kasalukuyang nasa field trials ng SB-TW7 prototype nito sa mga partner facility.
• Inline na pagsubaybay sa kalidad — Ang mga sensor ng diameter ng package na nakabatay sa laser at ang pagtukoy ng anomalya ng tension na hinimok ng AI ay nagiging pamantayan. Sinusuportahan na ng SB-TW6 ng Jiaxing Shengbang ang pag-export ng data ng OPC-UA para sa pagsasama sa mga platform ng kalidad ng MES at AI.
• Enerhiya na kahusayan — Ang mga regenerative servo drive ay nakakakuha ng lakas ng pagpepreno sa mga yugto ng deceleration. Sa high-speed automatic take up winder units, maaari nitong bawasan ang per-spindle energy consumption ng 8–12% kumpara sa mga conventional drive.
• Mga compact na multi-end winders — Ang pangangailangan para sa 12- at 16-end winders sa makitid na lapad na mga espesyal na linya ay lumalaki, na hinimok ng mga producer ng optical cable strengthening yarn at ultra-fine denier microfiber.

Mga Madalas Itanong (FAQ)

Q1: Ano ang pagkakaiba sa pagitan ng isang take up winder at isang conventional rewinding machine?

Ang isang take up winder ay inline sa proseso ng pag-ikot at dapat tumanggap ng sinulid nang direkta mula sa spinneret sa bilis ng linya nang walang tigil. Ang isang maginoo na rewinding machine ay nagpoproseso ng mga nabuo nang package offline, sa mas mababa at variable na bilis. Ang mga kinakailangan sa pag-igting, bilis, at doffing ay sa panimula ay naiiba—ang take up winder ay dapat gumana nang maaasahan sa 2,000–6,000 m/min sa ilalim ng tuluy-tuloy na mga kondisyon ng produksyon.

Q2: Paano mo makokontrol ang tensyon para maiwasan ang pag-ikot ng ribbon (coil overlay)?

Ang ribbon winding ay nangyayari kapag ang traverse ratio ay katumbas o malapit na lumalapit sa isang rational fraction, na nagiging sanhi ng sunud-sunod na mga layer na dumaong sa parehong helix. Ang solusyon ay isang step-precision (o anti-patterning) na algorithm na patuloy na nagpapabagal sa traverse speed ratio ng maliit na halaga (karaniwang ±0.1–0.5%) upang maiwasan ang coil overlay. Sa Jiaxing Shengbang kumuha ng mga winder unit, isa itong na-configure na parameter sa HMI; ang inirerekomendang dither range para sa karaniwang POY ay ±0.25%.

Q3: Gaano katagal ang pag-install at pag-commissioning, at available ba ang on-site na suporta?

Ang karaniwang 8-spindle na pag-install ng winder, kabilang ang alignment, paglalagay ng kable, at pagsubok sa produksyon, ay nangangailangan ng hindi bababa sa 3-5 araw ng trabaho. Nagpapadala si Jiaxing Shengbang ng mga factory engineer para sa on-site commissioning sa loob ng mainland China; Ang mga pag-install sa ibang bansa ay sinusuportahan sa pamamagitan ng mga awtorisadong lokal na kasosyo sa serbisyo sa Southeast Asia, South Asia, at Turkey.

Q4: Maaari bang ang parehong take up winder ay magpatakbo ng parehong POY at FDY?

Sa prinsipyo, ang parehong platform ng hardware ay maaaring i-wind ang parehong mga uri ng sinulid, ngunit ang tension setpoint, contact-roll pressure, at traverse angle ay dapat na muling i-parameterize kapag nagpapalit ng mga produkto. Nag-aalok ang Jiaxing Shengbang ng pag-iimbak ng recipe (hanggang sa 50 pinangalanang mga programa ng produkto) sa HMI nito, na nagbibigay-daan sa isang makina na madaling lumipat sa pagitan ng mga programang POY at FDY, at kung magkatugma ang hanay ng bilis.

Q5: Ano ang oras ng tingga ng mga ekstrang bahagi?

Ang Jiaxing Shengbang ay nagpapanatili ng 2-taong minimum na garantiya ng imbentaryo ng ekstrang bahagi para sa lahat ng kasalukuyang modelo ng produksyon. Ang mga fast-wear item (Shift Fork, traverse guides, chucks, bearings) ay naka-stock para sa parehong linggong pagpapadala. Ang mga spindle bearing kit at servo drive module ay karaniwang ipinapadala sa loob ng 5–7 araw ng negosyo sa ibang bansa.

Konklusyon

Ang pagpili ng tamang take up winder ay isa sa mga desisyong may pinakamataas na leverage na ginagawa ng isang fiber producer. Ang pagpili sa pagitan ng mga uri ng winder, mga rating ng bilis, at mga antas ng automation ay direktang tumutukoy sa gastos sa paggawa, rate ng end-break, unang kalidad na ani, at sa huli, ang kakayahang kumita ng bawat kilo ng sinulid na ginawa.

Nag-aalok ang Jiaxing Shengbang Mechanical Equipment Co., Ltd. ng kumpletong hanay ng mga automatic take up winder—mula sa entry-level para sa mga linya ng POY hanggang sa high-speed platform para sa FDY—na sinusuportahan ng dokumentadong data ng performance sa field, on-site na suporta sa commissioning, at isang garantisadong spare-parts na supply chain.

Tumutukoy ka man ng bagong linya ng pag-ikot, pag-upgrade ng aging na tumatagal ng winder na kagamitan, o pag-troubleshoot ng mga malalang isyu sa kalidad sa isang kasalukuyang pag-install, ang teknikal na team ng Jiaxing Shengbang ay maaaring magbigay ng isang detalyadong panukala na tumugma sa iyong partikular na uri ng fiber, bilis ng linya, at mga layunin sa automation.

Makipag-ugnayan sa Jiaxing Shengbang Mechanical Equipment Co., Ltd. para humiling ng konsultasyon sa pagpili ng winder, detalyadong teknikal na datasheet, o pag-aayos ng pagbisita sa pabrika. Bisitahin ang opisyal na website o direktang makipag-ugnayan sa sales engineering team para talakayin ang iyong mga kinakailangan sa produksyon at makatanggap ng customized na take up winder na rekomendasyon.
